RG-174 PREMIUM

Dostępność: TAK
Wysyłka w: 24 godziny
Cena: 0,99 zł 0.99
Cena netto: 0,80 zł
ilość m
Producent: SATEC
Kod produktu: satrg174p

Opis

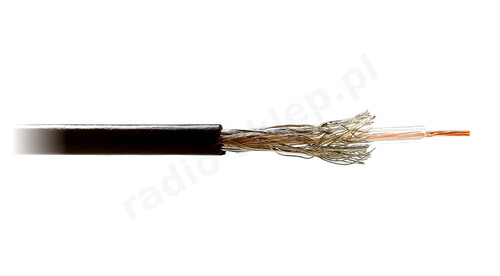

RG-174 Premium to wysokiej klasy elastyczny , miniaturowy przewód koncentryczny o impedancji falowej 50Ω i średnicy zewnętrznej 2,9 mm stosowany w elektronice, radiotechnice oraz innych podobnych dziedzinach techniki. Powłoka zewnętrzna z PVC w kolorze czarnym.
Żyła wewnętrzna ma budowę wielodrutową (linka skręcona z cienkich drutów miedzianych 7 x 0,16 mm).
Dielektryk wykonano z litego polietylenu.
Ekran kabla to bardzo gęsty oplot (94% pokrycia) z drutów z miedzi ocynowanej.



Środkowa żyła: Linka Cu 7 x 0,16 mm (Ø 0,48 mm)
Izolator: PE 1,50 mm
Oplot: Oplot z ocynowanej Cu 94%
Osłona zewnętrzna: PVC 2,9 mm
Waga: 1,5 kg/100 m
Impedancja: 50 Ohm (+/-3 Ohm)
Pojemność jednostkowa: 100 pF/m +/-2pF/m
Współczynnik skrócenia fali: 66%
Tłumienie ekranu: >60 dB dla 100-900 MHz
Rezystancja dla prądu stałego - żyła wew./żyła zew. (Ω/km): 315/35
Współczynnik tłumienności niedopasowanej 10-300 / 300-1000 MHz: >23 / >21 dB



Częstotliwość (MHz) Tłumienność (dB/100m)
 10  8,9
 50  18,2
 100  24,1
 200  39,9
 400  54,7
 800  68,8
 1000  93,1
