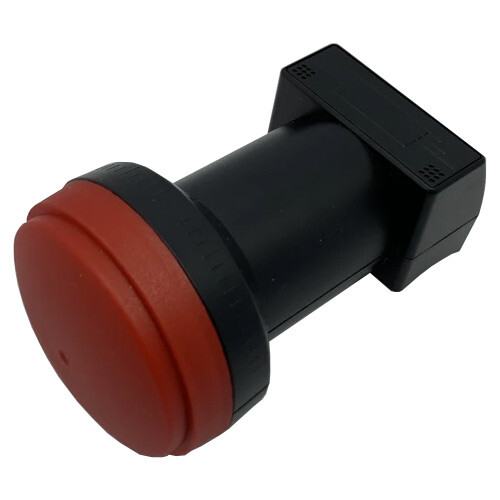

Konwerter Bullseye TCXO LNB QO-100

Konwerter LNB ze stabilizacją 2 PPM TCXO do odbioru np. sygnału satelity geostacjonarnego QO-100 lub innych sygnałów w paśmie Ku (wymaga instalacji w uchwycie czaszy satelitarnej).

Zdecydowana większość standardowych LNB do odbioru QO-100 wymagają modyfikacji ponieważ mało stabilny rezonator kwarcowy musi być zastąpiony generatorem TCXO w celu uniknięcia dryfu częstotliwości. Bullseye LNB jest wyposażony w bardzo stabilny TCXO, który ma offset mniejszy niż 10 kHz nawet w warunkach zewnętrznych.‎

‎Bullseye LNB jest jednym z najbardziej precyzyjnych i stabilnych konwerterów na pasmo Ku na rynku. Każdy egzemplarz jest kalibrowany fabrycznie do 1 kHz bezwzględnej precyzji względem wzorcowego sygnału stabilizowanego GPS. ‎‎W warunkach zewnętrznych stabilność LNB mieści się w granicach 10 kHz.

Funkcją bonusową jest sygnał wewnętrznego TCXO 25 MHz wyprowadzony na jedno z wyjść typu F konwertera (czerwone).

UWAGA!
Wymaga zewnętrznego zasilania BIAS 12-19V.
Zasilanie 4,5V występujące w odbiorniku RTL-SDR V3 nie jest odpowiednie do zasilania tego konwertera.

Napięcie 11,5-14V umożliwia polaryzację pionową, a 16-19V umożliwia polaryzację poziomą.‎

Specyfikacja:

• częstotliwość wejściowa: 10489 - 12750 MHz
• częstotliwość LO: 9750/10600 MHz
• stabilność częstotliwości LO przy 23 ºC: +/- 10 kHz
• stabilność częstotliwości LO w temp. -20-60 ºC: +/- 30 kHz
• wzmocnienie: 50-66 dB
• częstotliwość wyjściowa: 739-1950 MHz (dolne pasmo) i 1100-2150 (górne pasmo)
• straty odbiciowe: 8 dB (739-1950 MHz) i 10 dB (1100-2150 MHz)
• współczynnik szumu: 0,5 dB
• wyjścia: typu F (czerwone TCXO 25 MHz)

Przykładowe podłączenie konwertera do odbiornika SDR z użyciem separatora napięcia

Film pokazujący stabilność pracy konwertera w temperaturze -13°C
umieszczony na naszej stronie dzięki uprzejmości Grzegorza SQ5TDW
